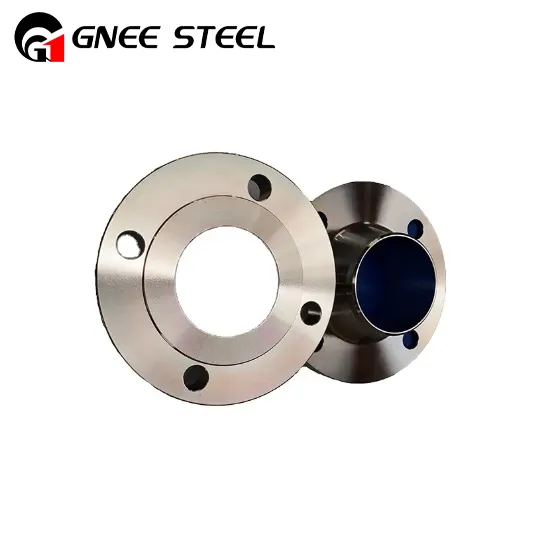

Socket-hitsauslaipat

Muhvihitsauslaipat ovat työkalun pieniä osia, ja siksi niitä käytetään pienemmissä putkisäiliöissä. Ne voidaan helposti laittaa putken suuttimeen. Muhvihitsauslaipat edellyttävät viistosaumojen käyttöä putken yläosassa. Tämä on niiden piilottaminen. Muhvihitsauslaipoissa on useita pintoja, joita voidaan käyttää käyttäjän tarpeiden mukaan.

Lähetä kysely

Keskustele nyt

Kiinan johtavana toimittajana ja valmistajana GNEE Steel tarjoaa kustannustehokkaita-nikkeli-seostuotteita.

Lähetä sähköposti:{0}}ss@gneesteel.com
Puh:+8615824687445

Tuotteen esittely

Muhvihitsauslaipat liitetään putkiin teräslaipan ulkopuolelle tehdyllä yksikulmaisella muhvihitsauksella. ASME B31.1:n mukaan hylsyhitsauslaippaa käytettäessä teollisuuslaippaliitännöissä putki tulee ensin asentaa laipan hylsyyn, kunnes se saavuttaa laipan pohjan, ja lisäksi sitä on nostettava 1,6 mm ja lopuksi hitsattava. . Muhvihitsauslaippoja käytetään korkeapaineisiin ja pienikokoisiin putkiin, jotka eivät siirrä suuria määriä teräviä nesteitä.

Muhvihitsauslaipat Vakiotiedot

tuotteen nimi	Pistorasiahitsauslaipat\|SW-laipat\|SWRF laipat
Kokovalikoima	1/2" (15 NB) - 48" (1200 NB)
Luokka/paineluokitus	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 jne.
Standardit / Mitat	ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS 1560-3.1, API7S-15, API7S-43, API605
Laippapinnan tyypit / liitäntätyyppi	Litteä laippa (FF), kohotettu laippa (RF), rengasliitoslaipat (RTJ), kierreliitoslaipat, uros- ja naaraslaippa (M&F), iso ja pieni kielekkeellinen laippa (T&G)
Mitat	ANSI B16.5, ANSI B16.47 Series A & B, ASA, API-605, MSS SP44, AWWA, Custom Drawings
Mukautettu suunnittelu	Piirustuksesi mukaan\|AS, BS, ANSI, DIN, JIS\|Yhtäläiset ja supistavat kokoonpanot
Materiaalitestitodistukset (MTC)	Standardien EN 10204 3.2 ja EN 10204 3.1, NACE MR0175, NACE MR0103 sertifioivat testitodistukset
Testitodistukset	100 % radiografiatestiraportti, EN 10204/3.1B, raaka-ainetodistus, kolmannen osapuolen tarkastusraportti jne.
Testit	Hydrostaattinen testauslaite, suoralukuspektrografi, käyttöliittymän trasonic vianilmaisin, röntgenilmaisin, magneettisten hiukkasten ilmaisin
Laitteet / koneet	Puristuskone, työntökone, taivutuskone, hiekkapuhalluskone, sähköinen viistokone jne.
Pinnoite	Ruosteenestomaali, öljymusta maali, keltainen läpinäkyvä, sinkitty, kylmä- ja kuumasinkitty
Alkuperä	Kiina
Sovellukset/käyttö	Offshore, öljykenttä, laivanrakennus, vesijärjestelmä, maakaasu, putkiprojektit, sähkö jne.

Nickel Hastelloy Socket Weld Flange

Socket Weld -laippojen laatuvaatimukset

Ruostumattomasta teräksestä valmistetut pistorasiat, hitsatut korotetut laipat
Vakio	ASTM A182, A240
Arvosanat	S

Hiiliteräshylsyn hitsauskohotetut laipat
Vakio	ASTM A105
Arvosanat	Gr. F42,46,52,56,60,65,70

Seosteräshylsyn hitsauskohotetut laipat
Vakio	ASTM A182
Arvosanat	F1,F5,F9,F11,F22,F91

Nikkeliseoksesta valmistettu teräspistoke, hitsatut korotetut laipat
Vakio	ASTM SB564, SB160, SB472, SB162
Arvosanat	Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel No. 82 N08825), Inconel 600 (UNS-nro. N06600), Inconel 625 (UNS-nro. N06625), Inconel-nro.

Kuparilejeeringin pistorasia hitsatut korotetut laipat
Vakio	ASTM SB61, SB62, SB151, SB152
Arvosanat	UNS nro C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS nro C 10100, 10200, 10300, 10800, 12000, 12200,
