Incoloy Alloy 800 -putkiliittimet
Koot: 1/8" - 2"
Paineluokitus: 3000 psi - 10,000 psi
Säikeet: NPT, BSPT, BSPP
1.4876 Incoloy 800 hitsatut putkiliittimet ja putkinipat
Koot: 24" - 96" tai mukautettu
Paineluokitus: 3000 psi - 10,000 psi
Säikeet: NPT, BSPT, BSPP
Kiinan johtavana toimittajana ja valmistajana GNEE Steel tarjoaa kustannustehokkaita-nikkeli-seostuotteita.
- Lähetä sähköposti:{0}}ss@gneesteel.com
- Puh:+8615824687445
Incoloy Alloy 800 -putkiliittimetkuvaus

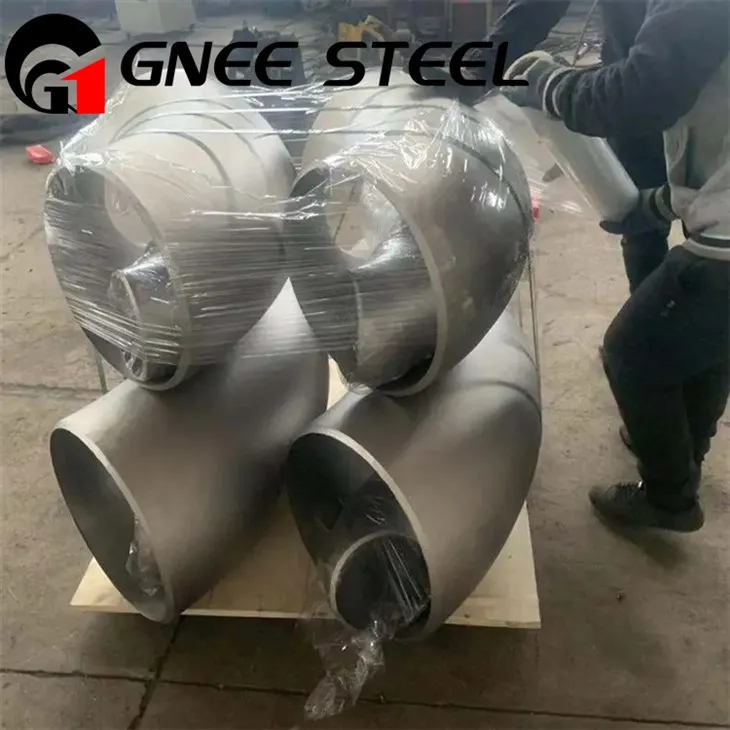

GNEE Incoloy Alloy 800 -putkiliittimet
Incoloy 800 -seosputkiliittimet ovat nikkeli-rauta-kromiseosta, joka tunnetaan poikkeuksellisesta lujuudestaan ja kestävyydestään korkeita lämpötiloja, hapettumista ja korroosiota vastaan. Ne soveltuvat vaativiin sovelluksiin kemian-, petrokemian- ja teollisuusuuniteollisuudessa. Keskeisiä huomioita ovat eri laatujen (800, 800H ja 800HT) väliset erot, niiden korkeissa lämpötiloissa vallitsevat mekaaniset ominaisuudet ja erityiset korroosionkestävyysominaisuudet, kuten kloridijännityshalkeilun kestävyys.
Tyypit ja sovellukset
Incoloy 800: Soveltuu yleisiin korkeisiin -lämpötiloihin aina noin 1500 astetta F (816 astetta) asti.
Incoloy 800H ja 800HT: Soveltuu sovelluksiin, jotka vaativat erinomaista virumis- ja murtumislujuutta korkeissa lämpötiloissa. Suurin ero on, että 800H:ssa on korkeampi hiilipitoisuus, kun taas 800HT:ssa on korkeampi alumiini- ja titaanipitoisuus, mikä lisää sen lujuutta korkeassa lämpötilassa.
Teolliset sovellukset: Käytetään teollisuusuuneissa, lämmönvaihtimissa ja hiilivetykrakkauksissa.
Kemiallinen ja petrokemian käsittely: Käytetään laajasti näillä aloilla korroosionkestävyyden ja korkean lämpötilan{0}}suorituskyvyn ansiosta.
incoloy Alloy 800 Pipe Fittings Specification
Incoloy metalliseos 800/800H/800HT päittäishitsattujen putkien liitosten tekniset tiedot
Tekniset tiedotASTM B366 / ASME SB366
MitatASME/ANSI B16.9, ASME B16.28, MSS-SP-43, MSS SP-79
Koko1/8" HUOM. 48" HUOM. (Saumaton ja 100 % röntgensädehitsattu, valmistettu)
TyyppiSaumaton / hitsattu / valmistettu
TaivutussädeR=1D, 2D, 3D, 5D, 6D, 8D, 10D tai mukautettu
PaksuusSch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS
Luokka800 / 800H / 800HT UNS (N08800, N08810, N08811), DIN (1.4876, 1.4958, 1.4959)
incoloy Alloy 800 Pipe Fittings Specification
Inconel 800 -putkiliitosten kemiallinen koostumus
| Elementti | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Nikkeli (Ni) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| Kromi (Cr) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| rauta (Fe) | Saldo | Saldo | Saldo |
| Hiili (C) | Pienempi tai yhtä suuri kuin 0,10 | 0.05 – 0.10 | 0.06 – 0.10 |
| Alumiini (Al) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| Titaani (Ti) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
Inconel 800 -liitosten mekaaniset ominaisuudet
| Omaisuus | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Vetolujuus (min) | 520 MPa | 450 MPa | 500 MPa |
| Tuottovoima (0,2 % offset) | 205 MPa | 170 MPa | 210 MPa |
| Venymä (min) | 30% | 35% | 30% |
| Kovuus (max) | Rockwell B 90 | Rockwell B 88 | Rockwell B 88 |
Erilaisia incoloy Alloy 800 -putkiliittimiä
Kattava valikoima Inconel 800 -liittimiä
Gnee Steel valmistaa ja toimittaa kattavan valikoiman Inconel 800 -liittimiä vastaamaan erilaisiin sovellustarpeisiin useilla eri aloilla. Liittimiämme on saatavana useissa eri kokoonpanoissa, paineluokissa ja standardeissa, mikä takaa luotettavan suorituskyvyn korkeissa-lämpötiloissa ja syövyttävissä ympäristöissä.
Pus{0}}hitsausliitokset (ASME B16.9)
Nämä liittimet on suunniteltu integroitaviksi hitsattuihin putkijärjestelmiin, ja niissä on sileä sisäpinta, joka minimoi virtausvastuksen, joten ne sopivat ihanteellisesti korkean -paineen ja korkean lämpötilan{1}}sovelluksiin.
90 asteen ja 45 asteen kyynärpäät (pitkä ja lyhyt säde)
Tasaiset ja supistavat T-paidat
Samankeskiset ja epäkeskiset supistimet
Päätteet
Stub päättyy
Pistorasiahitsausliittimet (ASME B16.11)
Pistorasiahitsausliittimet sopivat ihanteellisesti halkaisijaltaan pieniin{0}}korkeapaineisiin-putkijärjestelmiin, ja ne tarjoavat vankan, vuotamattoman-liitoksen, joka sopii kemian- ja voimalaitossovelluksiin. Socket Weld kyynärpäät
Tee
Täydet ja puolikkaat liittimet
Caps
Kierreliitokset (ASME B16.11)
Kierreliittimet on suunniteltu helppoon kokoamiseen ja purkamiseen matalapaineisissa- ja keskipaineisissa-järjestelmissä, ja ne sopivat ihanteellisesti kompakteihin tai tilapäisiin asennuksiin prosessiputkistoon.
Kierteitetyt kyynärpäät
Tee
Kelat
Pistokkeet
Holkit
Paine{0}}Seamless Reducer Fittings (PSig) -lämpötilaluokitukset Alloy 800
| Lämpötila | Paineluokka 150 | Paineluokka 300 | |||||
|---|---|---|---|---|---|---|---|
| tutkinto F | tutkinnon | ¼ – 1 tuumaa | 1¼-2 tuumaa | 2½-3 tuumaa | ¼ – 1 tuumaa | 1¼-2 tuumaa | 2½-3 tuumaa |
| -20-150 | -29-66 | 300 | 2000 | 1500 | 1000 | (Huomaa: Class 300 -luokitukset näyttävät alkavan näissä tiedoissa 1¼ tuumasta) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
Inconel 800:n päiden toleranssitaulukko
| Alloy 800 liitosten toleranssi | Vähentäjä & Lapaliitos Stub End |
Kyynärpäät ja Pipe Tee |
Putken päätykappaleet | |||
|---|---|---|---|---|---|---|
| ASME B16.9 normaali putkikoko | ID lopussa |
OD Bevelissä |
Alloy 800 liitosten seinämän paksuus T | Yli-kaikki H:n pituus |
Keskeltä-loppuun- Ulottuvuus A ,C ,B |
Yli-kaikki F:n pituus |
| 1/2 - 2-1/2 | +0.06 | Vähintään 87,5 % nimellispaksuudella |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 - 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 5-8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| 10-18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| 20-24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26-30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| 32-48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
Tietoja Gnee Steelistä
Gnee Steel on erikoistunut erilaisten nikkeli{0}}pohjaisten metalliseosten tuotantoon ja myyntiin, mukaan lukien Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel Inconel 62,7, 7 Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 ja korkean lämpötilan seokset. Gnee Steelin tuotteita käytetään laajasti ilmailu-, kemian-, sähkö-, auto- ja ydinenergiasovelluksissa. Tarjoamme myös räätälöityjä seosratkaisuja asiakkaan tarpeiden mukaan. Jos haluat tiedustella seosten hinnoittelua tai räätälöityjä seosratkaisuja, ota yhteyttä ja pyydä tarjous osoitteessass@gneesteel.com.
Suositut Tagit: incoloy alloy 800 putkenosat, Kiina incoloy alloy 800 putkenosien toimittajat
