Inconel Alloy 601 -putkiliittimet
Peittaus
Kiillotus
Peilin kiillotus
Kirkas viimeistely
Hehkutus
Kiinan johtavana toimittajana ja valmistajana GNEE Steel tarjoaa kustannustehokkaita-nikkeli-seostuotteita.
- Lähetä sähköposti:{0}}ss@gneesteel.com
- Puh:+8615824687445
Inconel Alloy 601 -putkiliittimetkuvaus

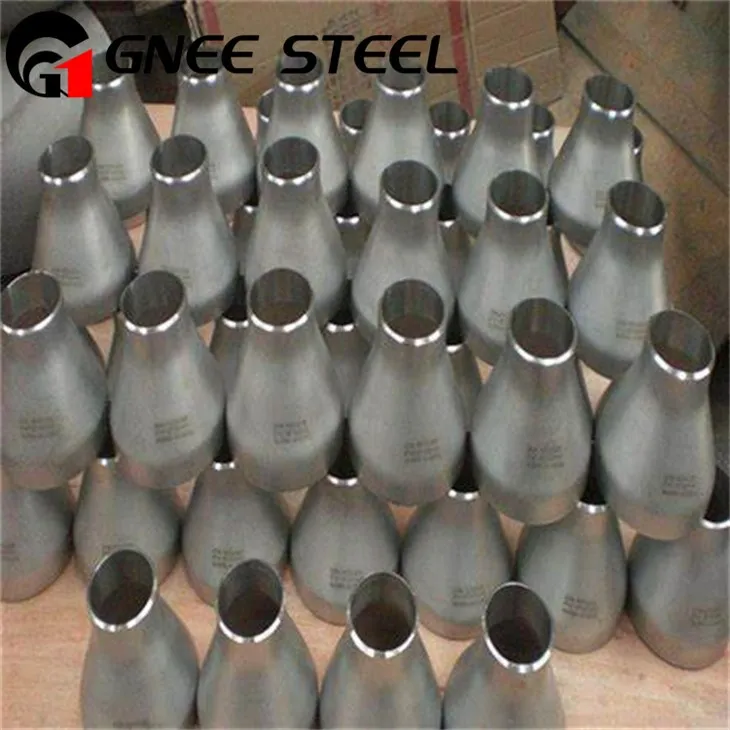

GNEE Inconel Alloy 601 -putkiliittimet
Inconel Alloy 601 -putkiliittimet on valmistettu nikkeli-kromi-rautaseoksesta, joka tunnetaan erinomaisesta kestävyydestään korkeassa-lämpötiloissa, hyvästä mekaanisesta lujuudesta ja vesipitoisen korroosionkestävyydestä. Tärkeimpiä ominaisuuksia ovat niiden käyttö korkeissa-lämpötiloissa, kuten uuneissa ja kaasuturbiineissa, niiden soveltuvuus hitsaukseen ja muovaukseen sekä erilaisten liitostyyppien, kuten kulmakappaleiden, tiiden ja supisteiden, saatavuus. Asianmukainen asennus ja huolto ovat ratkaisevan tärkeitä pitkän aikavälin-tehokkuuden varmistamiseksi.
Inconel Alloy 601 -putkiliitosten erittely
| Tekniset tiedot | ASTM B366 / ASME SB366 |
|---|---|
| Arvosanat | Inconel 601 |
| Mitat | ASME/ANSI B16.9 |
| koot | 1/8" NB - 28" NB |
| Tyyppi | Saumaton, hitsattu, valmistettu |
| Taivutussäde | R=1D, 2D, 3D, 5D, 6D, 8D, 10D tai mukautettu |
| Seinän paksuus | Sch 5s, 10s, 40s, 80s, 160s, XXS tai mukautettu (jopa 50 MM) |
Inconel Alloy 601 -putkiliitosten erittely
Inconel 601 -liitosten kemiallinen koostumus
| Elementti | Paino (%) |
|---|---|
| Nikkeli (Ni) | 58.0 - 63.0 |
| Kromi (Cr) | 21.0 - 25.0 |
| rauta (Fe) | Saldo |
| Hiili (C) | max. 0.10 |
| Mangaani (Mn) | max. 1.0 |
| Pii (Si) | max. 0.50 |
| rikki (S) | max. 0.015 |
| Kupari (Cu) | max. 1.0 |
| Alumiini (Al) | 1.0 - 1.7 |
UNS N06601 -liitosten mekaaniset ominaisuudet
| Omaisuus | Arvo |
|---|---|
| Tiheys | 8,1 g/cm³ |
| Sulamispiste | 1411 astetta (2571 astetta F) |
| Vetolujuus | 550 MPa (80 000 psi) min |
| Tuottovoima | 205 MPa (30 000 psi) min |
| Pidentymä | 30 % min |
| Kovuus (Brinell) | 130 HB |
Inconel 601 -hitsausliittimien fyysiset ominaisuudet
| Ominaisuudet | Arvot | |
|---|---|---|
| Sulamisalue | tutkinto F | 2480-2571 |
| tutkinnon | 1360-1411 | |
| Ominaislämpö | 70 astetta F, Btu/lb- astetta F | 0.107 |
| 21 astetta, J/kg- astetta | 448 | |
| Tiheys | lb/in³ | 0.293 |
| Mg/m³ | 8.11 | |
| Läpäisevyys | 200 oersted (15,9 kA/m) | |
| 76 astetta F (24 astetta) | 1.003 | |
| -109 astetta F (-78 astetta) | 1.004 | |
| -320 astetta F (-196 astetta) | 1.016 | |
| Curie lämpötila | tutkinto F | <-320 |
| tutkinnon | <-196 | |
Inconel 601 Tee lämpötila-alue
| Lämpötila-alue | |
|---|---|
| astetta C | tutkinto F |
| 870 - 1230 | 1600 - 2250 |
Alloy 600 -liitosten painotaulukko
| Ulkohalkaisija (mm) | Putken leveys (mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
Alloy 601 Buttweld liitoskoot
| Putkiliitosten muodot | Putkiliittimen kokovalikoima | Puskuhitsausliitosten aikataulut | Mittastandardit | |
|---|---|---|---|---|
| Saumattomat putkiliittimet | Hitsatut putkiliittimet | |||
| Inconelin paluukulmat | 1/8" NB - 8" NB | SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, SCH 160mm, sovitus 150mm | ASME B16.9, ANSI B16.9, ASME B16.28, ANSI B16.28, ANSI B16.25, MS SP 75 | |
| Inconel Tees | 1/8" NB - 24" NB | Jopa 42" NB | ||
| Inconel-vähennykset | 1/8" NB - 24" NB | Jopa 42" NB | ||
| Inconel päätykappaleet | 1/8" NB - 24" NB | Jopa 42" NB | ||
| Inconel Swage Nipple | 2 1/16" - 30" | |||
| Inconel-kyynärpäät - 45, 90 ja 180 astetta | 1/8" NB - 24" NB | Jopa 42" NB | ||
| Inconel Cross | 1/8" NB - 8" NB | |||
Inconel 601 kulmaputken mitat
| Paino (kg) | Mitat (mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3,18 X ERI ANN |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 Stub Ends -painokaavio
| NPS | Paino | W.T | O.D | ||
|---|---|---|---|---|---|
| Lb/ft | sisään | mm | sisään | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
Inconel 600 -putkiliitostyypit
Inconel 601 -putkiliitostyypit
UNS N06601 Lyhyen säteen taivutukset
ASTM B366 UNS N06601 Lyhytsäteiset putkikyynärpäät
NICR23FE pitkän säteen palautuskaarta
Inconel 601 supistava kyynärpää
WNR 2.4851 risti
ASTM B366 tyven päät
Werkstoff NR. 2.4851 Nänni
ASTM SB 366 Epätasainen Tee
UNS N06601 putkisuojukset
ASTM B366 UNS N06601 samankeskinen supistin
NICR23FE kaulusputkiliittimet
Inconel 601 -kytkin
Inconel Alloy 601 -putkiliitosten valmistusprosessi
Gnee Steel tarjoaa seuraavat lämpökäsittelyt Inconel Alloy 601 Pipe Fittingsille: hehkutus, liuos + vanhentaminen. Lisäksi Gnee Steel tarjoaa myös kuumatyöstöä ja kylmätyöstöä, jotka ovat kuumavalssaus ja kylmäveto.
Tietoja Gnee Steelistä
Gnee Steel on erikoistunut erilaisten nikkeli{0}}pohjaisten metalliseosten tuotantoon ja myyntiin, mukaan lukien Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel Inconel 62,7, 7 Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 ja korkean lämpötilan seokset. Gnee Steelin tuotteita käytetään laajasti ilmailu-, kemian-, sähkö-, auto- ja ydinenergiasovelluksissa. Tarjoamme myös räätälöityjä seosratkaisuja asiakkaan tarpeiden mukaan. Jos haluat tiedustella seosten hinnoittelua tai räätälöityjä seosratkaisuja, ota yhteyttä ja pyydä tarjous osoitteessass@gneesteel.com.
Suositut Tagit: inconel metalliseos 601 putkenosat, Kiina inconel metalliseos 601 putkenosien toimittajat
