1. Mitkä ovat 2J31- ja 3J40-seosten perusominaisuudet ja ensisijaiset sovellukset?
2J31 ja 3J40 ovat rauta-nikkeli-kobolttipohjaisia kontrolloituja paisuntaseoksia, mutta ne kuuluvat eri toiminnallisiin luokkiin, joilla on omat ydintarkoitukset.
3J40 (tunnetaan myös nimellä Nilo 42/Alloy 42/UNS K94610):
Ominaisuudet: Tämä on vähän laajeneva seos. Sen keskeinen ominaisuus on erittäin alhainen lämpölaajenemiskerroin (CTE), joka on samanlainen kuin piiborosilikaattilasilla ja joillakin keramiikalla, laajalla lämpötila-alueella (tyypillisesti huoneenlämmöstä 300 -400 asteeseen). Se saavuttaa tämän noin 42 %:n erityisellä nikkelipitoisuudella, mikä asettaa sen Invar (Fe-Ni) -laajenemiskäyrän minimiin. Se toimitetaan tyypillisesti pehmennetyssä (hehkutetussa) tilassa, ja se voidaan ikääntyä karkaistua kohtalaiseen lujuustasoon.
Ensisijaiset sovellukset: Sen ensisijainen käyttö on sovelluksissa, jotka vaativat mittavakautta lämpötilanvaihteluista huolimatta.
Elektroniikka: Integroitujen piirien lyijykehykset, joissa se vastaa piisirun CTE-arvoa rasituksen estämiseksi juottamisen ja käytön aikana.
Lasi---metallitiivisteet: Hermeettisten tiivisteiden luomiseen elektronisissa pakkauksissa, antureissa ja läpiviennissä, joissa lasikuorella on vastaava alhainen CTE.
Tarkkuusinstrumentit: Käytetään lasereiden, optisten järjestelmien ja mittauslaitteiden komponenteissa, joissa lämpöpoikkeama on minimoitava.
2J31 (magneettinen kovettuva metalliseos):
Ominaisuudet: Tämä on pehmeä magneettinen, ikääntyvä-karkaistuva metalliseos. Vaikka siinä on myös ohjattu CTE, sen määrittävä ominaisuus on sen kyky magnetisoitua ja demagnetoitua helposti, ja tietyn lämpökäsittelyn jälkeen se kehittää korkean kovuuden ja magneettisen remanenssin. Se on osa "lasitiivisteseosten" perhettä, mutta se erottuu magneettisista ominaisuuksistaan.
Ensisijaiset sovellukset: Sen käyttö on erikoistunut sovelluksiin, joissa vaaditaan luotettavan lasi{0}}--metallitiivisteen ja tiettyjen magneettisten ominaisuuksien yhdistelmää.
Hermeettiset läpiviennit: Sotilas-, ilmailu- ja porausreikien öljy- ja kaasulaitteissa, joissa sähköjohtimen on läpäistävä paine- tai tyhjiösulku lasitiivisteen kautta ja joissa tarvitaan magneettisia toimintoja (esim. antureissa tai toimilaitteissa).
Magneettiset Reed-kytkimet: Johdot ja kotelot voidaan valmistaa tällaisista seoksista.
Tarkkuuskomponentit: Käytetään gyroskoopeissa ja muissa instrumenteissa, joissa magneettinen ja lämpöstabiilisuus ovat kriittisiä.
2. Miten vahvistusmekanismit ja niistä johtuvat mekaaniset ominaisuudet eroavat 3J40:n ja 2J31:n välillä?
Näiden metalliseosten mekaaniset ominaisuudet ovat suoraan sidoksissa niiden erillisiin metallurgisiin tiloihin ja vahvistusmekanismeihin.
3J40 (seos 42):
Pehmennetty (hehkutettu) kunto: Tässä tilassa 3J40 on suhteellisen pehmeä ja sitkeä (tyypillinen kovuus ~ 70 HRB), joten se sopii erinomaisesti syvävetoon, leimaamiseen ja vaativiin muovaustoimintoihin, joita tarvitaan elektronisten lyijykehysten tai tiivistekomponenttien valmistukseen.
Ikä-karkaistu kunto: Vaikka 3J40 ei ole sen ensisijainen tila, se voidaan kovettaa matalan-lämpötilan vanhentamiskäsittelyllä (esim. 1 tunti 475 asteessa). Tämä saostaa hienoja metallien välisiä faaseja (perustuu usein Ni3Ti:ään tai Ni3Aliin, jos hivenaineita on läsnä), mikä lisää sen lujuutta ja kovuutta kohtalaisesti. Sen ensisijainen tehtävä on kuitenkin edelleen mittastabiilius, ei suuri lujuus.
2J31:
Ratkaisu-Käsitelty tila: Toimitettuna 2J31 on pehmeässä, liuos-hehkutetussa tilassa, mikä mahdollistaa koneistuksen ja muotoilun.
Ikä-karkaistu (saostus-karkaistu) kunto: Sen suorituskyvyn avain on erityinen lämpökäsittely, joka sisältää magneettisen vanhentamisvaiheen. Tämä käsittely saostaa kovan, metallien välisen faasin (kuten Ni3Ti tai vastaavat yhdisteet) koko matriisiin. Tällä saavutetaan kaksi tavoitetta samanaikaisesti:
Lisää merkittävästi kovuutta ja lujuutta (jopa 40-45 HRC), mikä tekee komponentista kulutusta kestävän ja mekaanisesti kestävän.
Kehittää halutut pehmeät magneettiset ominaisuudet, mukaan lukien korkean magneettisen remanenssin ja neliömäisen hystereesisilmukan, joka on välttämätön sen toiminnalle kielikytkimissä ja muissa magneettisissa komponenteissa.
Yhteenvetona voidaan todeta, että vaikka molemmat voidaan karkaista, 3J40 on ensisijaisesti vähän-laajeneva metalliseos, jota voidaan lujittaa kohtalaisesti, kun taas 2J31 on magneettiseos, joka on merkittävästi karkaistu toiminnallisen tarkoituksensa saavuttamiseksi.

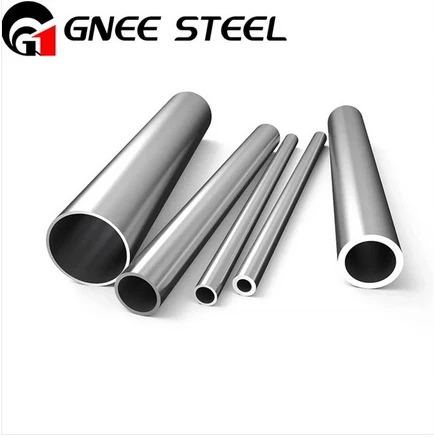

3. Missä erityissovelluksissa 3J40-putki valitaan tavallisen ruostumattoman teräsputken sijaan?
3J40 (Seos 42) putken valinta perustuu mittavakauden ja CTE-sovituksen kriittiseen tarpeeseen, ei korroosionkestävyyteen tai korkean lämpötilan lujuuteen.
Optiset ja laserjärjestelmät:
Sovellus: Rakennekotelo tai tukikehys erittäin{0}}tarkkoihin optisiin elementteihin (linssit, peilit) tai lasersauvat.
Syy: Kun järjestelmä lämpenee käytön aikana, 3J40-putki laajenee lähes samalla miniminopeudella kuin sen tukemat lasi- tai keraamiset optiset komponentit. Tämä estää jännityksen, taipumisen tai kohdistusvirheen (lämpölinssi) aiheuttamisen, mikä vääristäisi optista reittiä ja heikentäisi suorituskykyä. Tavallinen ruostumaton teräsputki (jossa CTE on lähes kaksinkertainen 3J40:een verrattuna) aiheuttaisi merkittäviä kohdistusvirheitä.
Ilmailun instrumentointi:
Sovellus: Asennusrakenne inertiaohjausjärjestelmille (esim. gyroskoopeille) lentokoneessa tai satelliitissa.
Syy: Nämä instrumentit ovat herkkiä pienille mittamuutoksille. 3J40-putken käyttö rungossa varmistaa, että kriittiset etäisyydet ja linjaukset antureiden välillä pysyvät vakiona ilmakehän lennosta avaruuteen koetuista lämpötilavaihteluista huolimatta, mikä varmistaa mittaustarkkuuden.
Puolijohteiden valmistuslaitteet:
Käyttökohteet: Putket tai rakenneosat kiekkojen käsittely- tai litografiatyökaluissa.
Syy: Nämä prosessit tapahtuvat nanometrin{0}}mittakaavatoleransseilla. Laitteen rakenteen mikä tahansa lämpölaajeneminen tuhoaisi tarkkuuden. 3J40:n vakaus on olennaista, jotta kiekkovaihe ja optiikka pysyvät kohdakkain käyttölämpötila-alueella.
Kaikissa näissä tapauksissa ensisijainen tekijä on tarkkuus, ei paineenrajoitus. "Putki" toimii vakaana rakennekanavana, usein suojaamaan herkkiä sisäisiä komponentteja tai ylläpitämään tarkkaa geometrista suhdetta komponenttien välillä.
4. Mitkä ovat kriittiset seikat 2J31 ja 3J40 metalliseosputkien hitsauksessa ja juottamisessa?
Näiden metalliseosten liittäminen vaatii huolellisia toimenpiteitä niiden ainutlaatuisten toiminnallisten ominaisuuksien säilyttämiseksi ja jännitysten tai hauraiden faasien välttämiseksi.
Yleisiä huomioita molemmille:
Moitteeton puhtaus: Kaikkien pintojen tulee olla vapaita öljyistä, rasvasta ja oksideista, jotta estetään saastuminen ja varmistetaan asianmukainen kostutus tai sulautuminen.
Jännitystenpoisto: Koska niitä käytetään tarkkuussovelluksissa, kaikkia liitosprosesseja tulee seurata jännityksenpoistohehkutus, jotta minimoidaan jäännösjännitykset, jotka voivat aiheuttaa mittojen epävakautta ajan myötä.
Kiinnitys: Oikea kiinnitys on ratkaisevan tärkeää kohdistuksen säilyttämiseksi, erityisesti lasin-ja-metallitiivisteiden kohdalla, joissa toleranssit ovat erittäin tiukat.
Erityisesti 3J40:lle (seos 42):
Hitsaus: Kaasuvolframikaarihitsaus (GTAW/TIG) sopivalla koostumuksella täyteainemetallilla (esim. ERNiFeCr-4 tai erikoislaatuinen 42 % Ni-täyteaine) on edullinen. Laserhitsauksen alhainen lämmöntuotto on myös erinomainen.
Juottaminen: Tämä on hyvin yleistä, erityisesti lasin tiivistämisessä. Hopea-pohjaisia juotosseoksia (esim. BAg-8) käytetään usein. Prosessi on suoritettava kontrolloidussa ilmakehässä (tyhjiö tai vety) hapettumisen estämiseksi ja puhtaan, vahvan liitoksen varmistamiseksi. Juotoslämpötilan on oltava yhteensopiva 3J40:n lopullisen lämpökäsittelytilan kanssa.
Erityisesti 2J31:lle:
Lämpökäsittelyjärjestys on kriittinen: Hitsaus tai juottaminen on suoritettava ennen lopullista magneettista ikääntymis{0}}kovetuskäsittelyä. Näiden toimintojen suorittaminen täysin kovettuneelle materiaalille:
Yli-vanhenee kovettunut rakenne lämpö-vaikutusvyöhykkeellä (HAZ), mikä tuhoaa sen kovuuden ja magneettiset ominaisuudet.
Luo suuria jäännösjännityksiä, jotka voivat johtaa halkeiluihin jäähtyessään.
Prosessi: Komponentti valmistetaan ja liitetään pehmeässä, liuos{0}}käsiteltyssä tilassa. Hitsauksen/juottamisen jälkeen koko kokoonpano käy läpi yhden lopullisen ikääntymiskovetusjakson, jotta sen optimaaliset magneettiset ja mekaaniset ominaisuudet kehittyvät tasaisesti.
5. Mitkä ovat näiden metalliseosten tärkeimmät vikamekanismit pitkäaikaisessa käytössä-?
2J31:n ja 3J40:n epäonnistuminen on harvoin katastrofaalinen repeämä; se on useammin niiden ensisijaisen toiminnallisen ominaisuuden asteittainen huononeminen.
3J40 (vähän paisuva seos):
Tiivisteiden lämpöväsyminen: Lasin---metallitiivisteissä syklinen kuumennus ja jäähdytys voivat lopulta johtaa mikro-säröilyihin lasissa tai lasin-metallirajapinnassa, jos CTE-yhteensopivuus tai jäännösjännitys on pieni. Tämä rikkoo hermeettisen sinetin, mikä johtaa vuotoon ja elektroniikkapaketin vioittumiseen.
Mittapoikkeama: Jos metalliseos altistuu sen vakaan CTE-alueen ulkopuolella oleville lämpötiloille pitkiä aikoja tai jos sitä ei ole vapautettu asianmukaisesti jännitystä{0}}, se voi muuttua pysyvästi, hieman mitoiltaan, mikä tekee tarkkuusinstrumentista epätarkan.
Hapeutuminen: Vaikka sillä on jonkin verran hapettumiskestävyyttä, pitkäaikainen-altistuminen korkeille ilman lämpötiloille voi johtaa pinnan hilseilyyn, mikä voi häiritä tarkkoja sovituksia tai sähkökontakteja.
2J31:lle (magneettinen koveteva metalliseos):
Magneettisten ominaisuuksien heikkeneminen: Altistuminen lämpötiloille, jotka lähestyvät tai ylittävät vanhenemislämpötilaa, voivat aiheuttaa yli{0}}ikääntymistä. Tämä karkeuttaa vahvistuvat saostumat, mikä johtaa koersitiivin ja remanenssin laskuun, mikä tehokkaasti "pyyhkii" sen suunnitellun magneettisen toiminnallisuuden.
Tiivisteen mekaaninen murtuma: Kova, ikääntyvä{0}}karkaistu 2J31-metalli on paljon vähemmän sitkeä kuin lasi, johon se on tiivistetty. Mekaanisen iskun tai voimakkaan lämpösyklin aikana jännitys voi keskittyä tiivisteen rajapintaan, mikä johtaa lasin hauraaseen murtumiseen tai tiivisteen irtoamiseen.
Korroosio: Ankarissa ympäristöissä (esim. pohjareiässä) korroosio voi vaikuttaa metalliseokseen ja vahingoittaa tiivistepintaa tai itse komponenttia. Tätä usein lieventää pinnoitus (esim. nikkelipinnoitus), kun sitä käytetään tällaisissa olosuhteissa.
